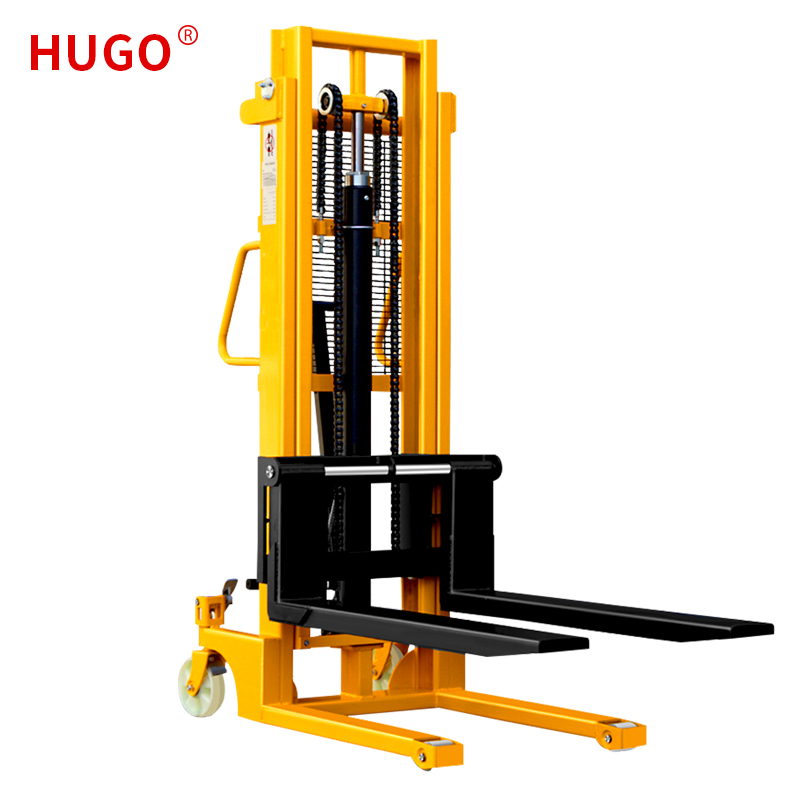

मैनुअल पैलेट स्टेकर का उठाने का सिद्धांत क्या है?

का उठाना तंत्रमैनुअल फूस स्टेकरलोड के ऊर्ध्वाधर विस्थापन को प्राप्त करने के लिए हाइड्रोलिक ट्रांसमिशन और मैकेनिकल लिंकेज की एक समग्र प्रणाली पर निर्भर करता है। एक मानव-संचालित भंडारण और हैंडलिंग डिवाइस के रूप में, इसकी मुख्य संरचना में एक द्विदिश हाइड्रोलिक पंप, एक उठाने वाले सिलेंडर और एक चेन ट्रांसमिशन असेंबली शामिल हैं। ऑपरेटिंग हैंडल की पारस्परिक गति तेल के दबाव को स्थापित करने के लिए प्लंजर पंप को ड्राइव करती है। हाइड्रोलिक तेल पिस्टन रॉड को रैखिक रूप से विस्तारित करने के लिए पिस्टन रॉड को धक्का देने के लिए एक-तरफ़ा वाल्व के माध्यम से सिलेंडर में प्रवेश करता है। शीर्ष स्प्रोकेट और लिफ्टिंग चेन के मेशिंग ट्रांसमिशन के माध्यम से, रैखिक गति को कांटा मंच के ऊर्ध्वाधर लिफ्टिंग में परिवर्तित किया जाता है।

का यांत्रिक लॉकिंग डिवाइसमैनुअल फूस स्टेकरसीमा वाल्व के माध्यम से स्ट्रोक की ऊंचाई को नियंत्रित करता है, और सुरक्षा राहत वाल्व अधिभार की स्थिति के तहत दबाव संचरण को अवरुद्ध करता है। रिटर्न स्टेज में, कंट्रोल लीवर ऑयल सर्किट को बदल देता है, ताकि हाइड्रोलिक ऑयल गुरुत्वाकर्षण की कार्रवाई के तहत तेल भंडारण कक्ष में वापस बह जाए, और कांटा अपने वजन से लगातार उतरता है। गाइड रोलर सिस्टम पार्श्व विचलन के कारण होने वाले जामिंग के जोखिम को रोकने के लिए कांटा के आंदोलन प्रक्षेपवक्र को बाधित करता है। दबाव रखरखाव प्रणाली सीलिंग के छल्ले और पहनने के प्रतिरोधी झाड़ियों से बना है, जो लंबे समय तक उपयोग में हाइड्रोलिक माध्यम की जकड़न सुनिश्चित करता है।

के संरचनात्मक डिजाइन में एर्गोनोमिक सिद्धांतमैनुअल फूस स्टेकरलीवर अनुपात के अनुकूलन में परिलक्षित होता है, और मैनुअल पंप के ऑपरेटिंग टॉर्क को फुलक्रम स्थिति को समायोजित करके कम किया जाता है। डबल-कॉलम फ्रेम का सममित लेआउट तनाव वितरण को फैलाता है और पार्श्व स्थिरता को बढ़ाता है। स्व-चिकनाई बीयरिंग और कम-घर्षण सतह उपचार प्रौद्योगिकी आंदोलन प्रतिरोध को कम करती है और ऊर्जा रूपांतरण दक्षता में सुधार करती है। की इंजीनियरिंग विश्वसनीयतामैनुअल फूस स्टेकरसामग्री की उपज शक्ति और थकान जीवन की सटीक गणना पर आधारित है, और इसका कार्य सटीक-मिलान यांत्रिक संचरण और हाइड्रोलिक नियंत्रण इकाई के प्रभावी समन्वय पर निर्भर करता है।
